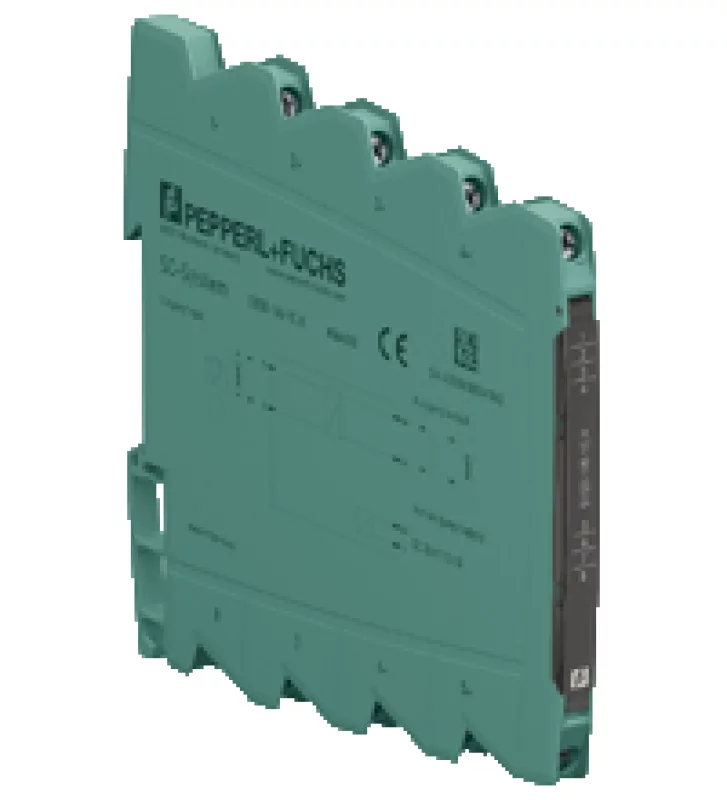

Источник питания S1SD-1AI-1C.H

Техническое описание S1SD-1AI-1C.H Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Шина питания или терминалы 1-, 2+ Номинальное напряжение 16,8 ... 31,2 В постоянного тока Рассеяние мощности 0,9 Вт Потребляемая мощность 1,3 Вт вход Соединительная сторона полевая сторона соединение терминалы 5+, 6, 7- Входной сигнал 0/4 ... 20 мА Напряжение разомкнутой цепи / ток короткого замыкания ≤ 22 В / 30 мА Входное сопротивление Максимум. 50 Ом Дальность передачи диапазон линейности: -1 ... 110% Доступное напряжение 16 В при 20 мА Вывод Соединительная сторона контрольная сторона соединение терминалы 3-, 4+ пульсация ≤ 10 мВ эфф Характеристики переноса точность Максимум. 0,1% от полной шкалы Влияние температуры окружающей среды <100 ppm / K полномасштабного значения Время нарастания / спада ≤ 3,5 мс Индикаторы / настройки этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -25 ... 70 ° C (-13 ... 158 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 соединение винтовые клеммы Сечение сердечника 0,5 ... 2,5 мм 2 (20 ... 14 AWG) масса 70 г Габаритные размеры 6.2 x 97 x 107 мм, тип корпуса S1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
