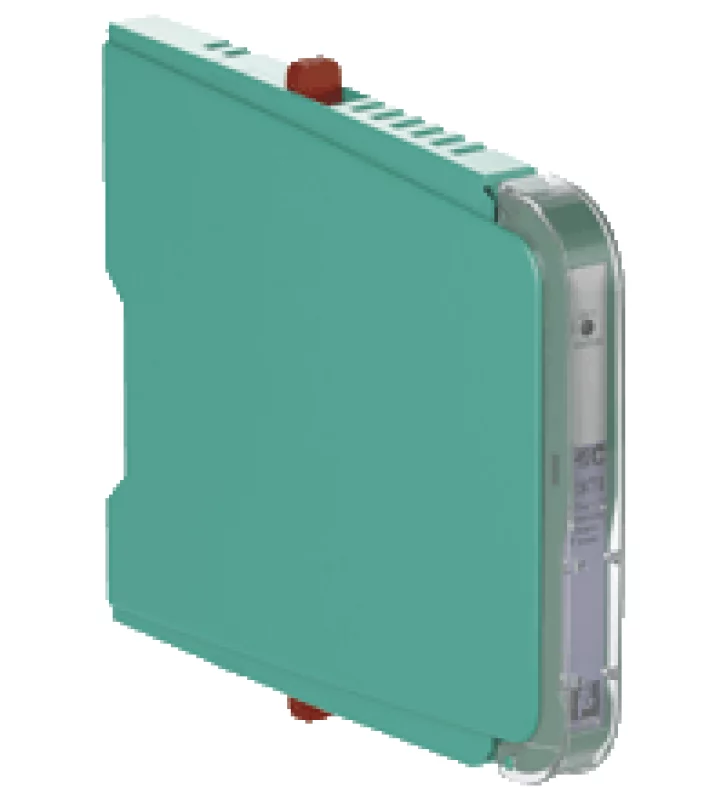

Блок управления клапаном HIC2871

Техническое описание HiC2871 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение питание от петли Номинальное напряжение 19 ... 30 В постоянного тока Рассеяние мощности <1 Вт вход Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-) Номинальное напряжение Питание 19 ... 30 В Текущий ≤ 72 мА при U i = 19 В, ≤ 50 мА при U i = 30 В с выходной нагрузкой 265 Ом  ≤ 45 мА при U i = 19 В, ≤ 31 мА при U i = 30 В с короткозамкнутым выходом  ≤ 14 мА при U i = 19 В, ≤ 11 мА при U i = 30 В без нагрузки на выходе Пусковой ток ≤ 200 мА после 100 мкс Вывод Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-) Внутренний резистор Максимум. 238 Ом Текущий 45 45 мА напряжение ≥ 12 V Напряжение обратной связи минимум 22,7 В Выходной сигнал Эти значения действительны для номинального рабочего напряжения 19 ... 30 В постоянного тока. Задержка включения / выключения одиночный работа: typ. 1,7 мс / 50 мкс; периодический: тип. 5 мкс / 50 мкс Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 масса 100 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате
