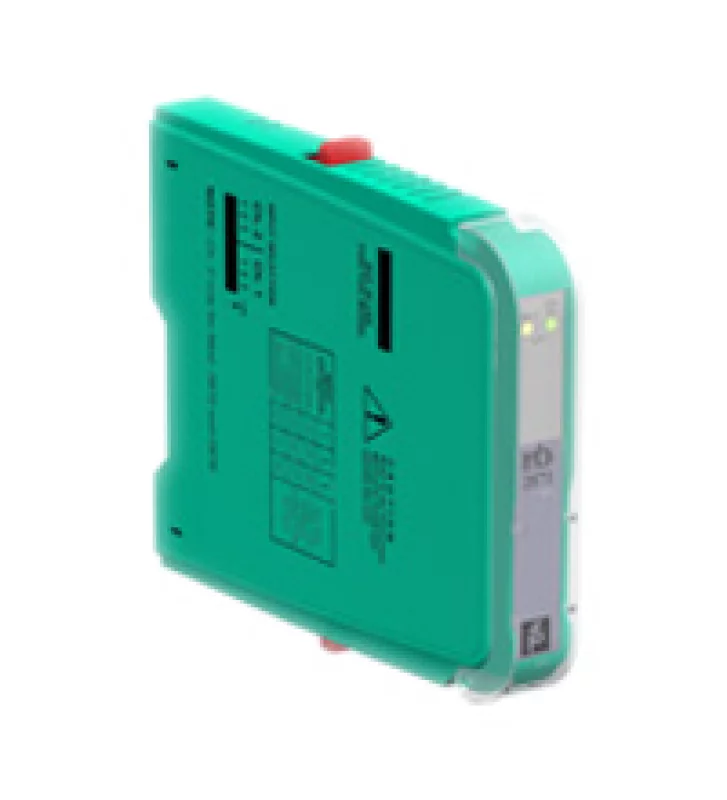

Блок управления клапаном HID2881

Техническое описание HiD2881 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В постоянного тока с питанием от сети  20.4 ... 30 В постоянного тока через клеммную плату вход Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 8b (+), 7b (-) Вход управления внешний выключатель (сухой контакт или открытый коллектор) неизолированный или логический вход сигнала полностью плавающий Входной ток 80 мА при 24 В, нагрузке 300 Ом Рассеяние мощности 1,3 Вт при 24 В, нагрузке 300 Ом Пусковой ток 1 A, макс. 2 мс, питание от петли Рабочий режим выход с контактным замыканием или транзистором или логическим уровнем>  выход 4 В с выключенным контактом или транзистором или логическим уровнем <1,5 В Вывод Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-) Текущий ≤ 60 мА напряжение ≥ 13 В Предел тока 65 мА нагрузка номинальный 0,1 ... 5 кОм Частота переключения Максимум. 50 Гц Время отклика время включения 2 мс, время выключения 8 мс при нагрузке 300 Ом Выход индикации неисправности соединение SL1: 6b  SL1: 10a (+), 9a (-) Тип выхода SL1: 6b  транзистор с открытым коллектором (внутренняя шина неисправности)  SL1: 10a (+), 9a (-)  оптоволоконный транзистор (номинал 30 В, не более 50 мА) Ток повреждения 4 мА типичный Уровень неисправности обнаружение короткого замыкания при обнаружении  обрыва свинца <25 Ом при типичном> 100 кОм Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 масса 140 гр Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
