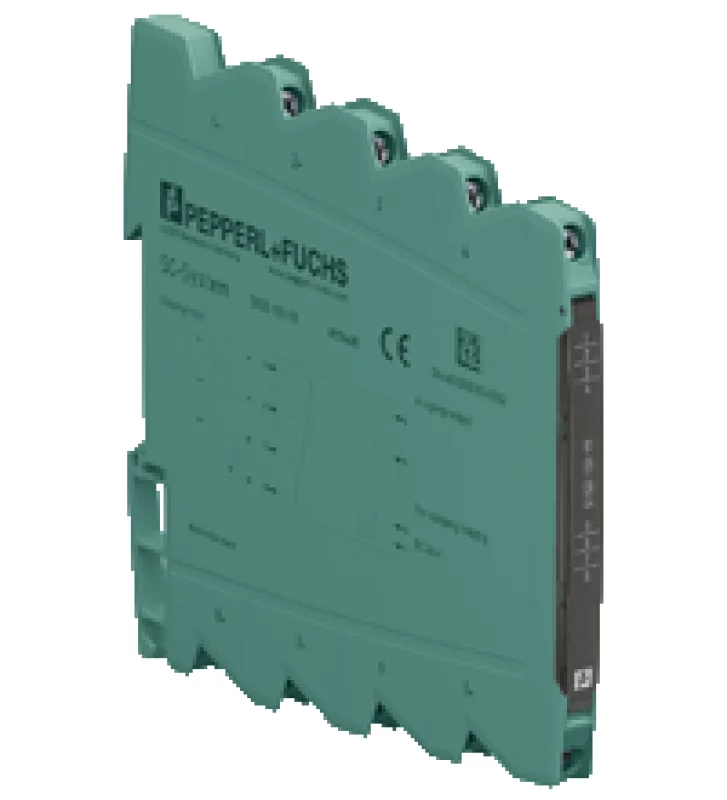

Коммутирующий усилитель S1SD-1DI-1R

Техническое описание S1SD-1DI-1R Основные Характеристики Тип сигнала Цифровой вход Поставка соединение Шина питания или терминалы 1-, 2+ Номинальное напряжение 16,8 ... 31,2 В постоянного тока Рассеяние мощности 0,6 Вт Потребляемая мощность 1,1 Вт вход Соединительная сторона полевая сторона Датчик NAMUR Тип 2-проводный соединение терминалы 5+, 6 сигнал соотв. по EN 60947-5-6 (NAMUR) Датчик питания 8 В Разомкнутая цепь <0,1 мА Точка переключения 1,2 ... 2,1 мА Короткое замыкание > 6 мА Входное сопротивление 1 кОм Механический контакт Тип 2-проводный соединение терминалы 5+, 6 Датчик питания 15 В Внешнее питание ≤ 32 В Точка переключения 8 ... 10 В / 1,2 ... 2,1 мА Входное сопротивление 4 кОм Сенсор SN Тип 2-проводный соединение терминалы 5+, 6 Датчик питания 8 В Разомкнутая цепь <0,1 мА Точка переключения 1,2 ... 2,1 мА Короткое замыкание > 6 мА Входное сопротивление 1 кОм 2-проводной датчик постоянного тока Тип 2-проводный соединение терминалы 5+, 6 сигнал соотв. по EN 60947-5-2 Датчик питания 16 В / 25 мА, защита от короткого замыкания Внешнее питание ≤ 32 В Точка переключения 2 ... 5 мА Входное сопротивление 1 кОм Датчик S0 Тип 2-проводный соединение терминалы 5+, 6 сигнал соотв. по EN 62053-31, тип B Датчик питания 15 В Точка переключения 0,15 ... 2 мА Входное сопротивление 4 кОм Датчик NPN Тип 3-проводный соединение терминалы 5+, 6, 7- сигнал соотв. по EN 60947-5-2 Датчик питания 16 В / 25 мА, защита от короткого замыкания Внешнее питание ≤ 32 В Точка переключения 3 ... 5 В Входное сопротивление 4 кОм Датчик PNP Тип 3-проводный соединение терминалы 5+, 6, 7- сигнал соотв. по EN 60947-5-2 Датчик питания 16 В / 25 мА, защита от короткого замыкания Внешнее питание ≤ 32 В Точка переключения 8 ... 10 В Входное сопротивление 4 кОм Источник напряжения переменного / постоянного тока соединение клеммы 7, 8 сигнал 24 В переменного / постоянного тока Точка переключения 10 ... 15 В Входное сопротивление > 680 кОм Источник напряжения переменного / постоянного тока соединение клеммы 7, 8 сигнал 115 В переменного / постоянного тока Точка переключения 40 ... 60 В Входное сопротивление > 680 кОм Источник напряжения переменного / постоянного тока соединение клеммы 7, 8 сигнал 230 В переменного / постоянного тока Точка переключения 80 ... 115 В Входное сопротивление > 680 кОм Вывод Соединительная сторона контрольная сторона соединение клеммы 3, 4: Вывод сигнал, реле Контактная информация 253 В AC / 2 A / cos φ> 0,7; 126,5 В AC / 2 A / cos φ> 0,7; 30 В постоянного тока / 2 Резистивная нагрузка Минимальный ток переключения 2 мА / 24 В постоянного тока Задержка включения / выключения ≤ 20 мс / ≤ 20 мс Механическая жизнь 10 7 циклов переключения Характеристики переноса Частота переключения ≤ 10 Гц Гальваническая изоляция Выход / питание безопасно электрическая изоляция с помощью усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф испытательном напряжении 3 кВ, 50 Гц, 1 мин Входные / другие схемы безопасно электрическая изоляция с помощью усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф испытательном напряжении 3 кВ, 50 Гц, 1 мин Индикаторы / настройки Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Степень защиты IEC 60529: 2001 Защита от поражения электрическим током EN 61010-1: 2010 Условия окружающей среды Температура окружающей среды -25 ... 70 ° C (-13 ... 158 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 соединение винтовые клеммы Сечение сердечника 0,5 ... 2,5 мм 2 (20 ... 14 AWG) Вес 60 гр. Габаритные размеры 6.2 x 97 x 107 мм, тип корпуса S1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
