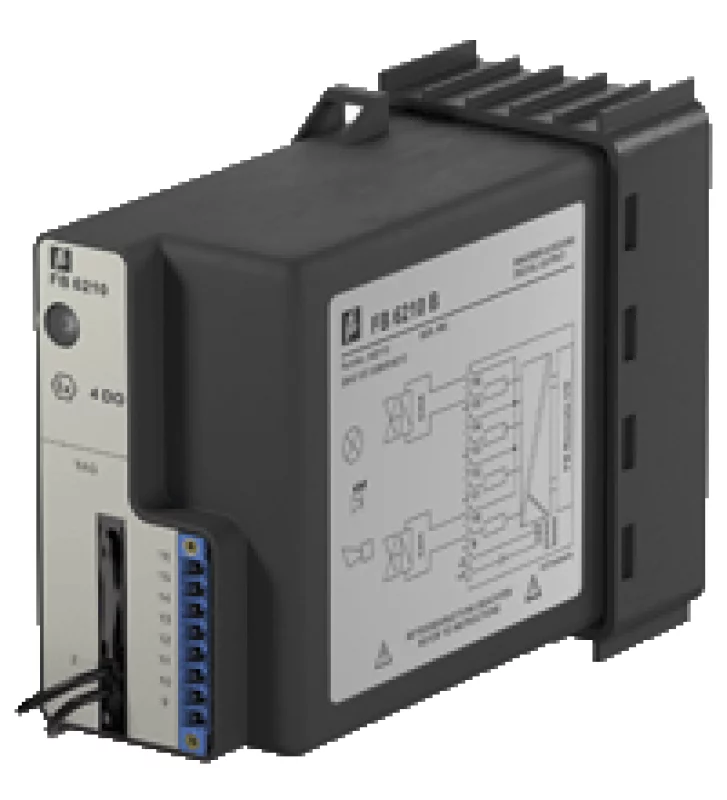

FB6210B

Техническое описание FB6210B игровые автоматы Занятые слоты 2 Поставка соединение объединительная шина / усилитель 24 В по концам провода Номинальное напряжение 12 В постоянного тока, только в связи с источниками питания FB92 ** Потребляемая мощность 0,6 Вт при питании  5 Вт, если усилие 24 В Внутренняя шина соединение объединительная шина Интерфейс специальная шина производителя к стандарту com Цифровой выход Количество каналов 4 Подходящие полевые устройства Полевое устройство Соленоидный клапан Полевое устройство [2] звуковой сигнал Полевое устройство [3] визуальная сигнализация соединение канал I: 9+, 10-; канал II: 11+, 12-; канал III: 13+, 14-; канал IV: 15+, 16- Предел тока 55 мА Внутренний резистор 370 Ом Напряжение обратной связи 24,5 В Обнаружение сбоя линии может включаться / выключаться для каждого канала с помощью инструмента настройки также при выключении (каждые 2,5 с, клапан включается на 2 мс) Короткое замыкание <175 Ом Разомкнутая цепь > 6 кОм Время отклика 10 мс (в зависимости от времени цикла шины) Сторожевая собака в течение 0,5 с устройство переходит в безопасное состояние, например, после потери связи Время реакции 10 с Индикаторы / настройки Светодиодный индикатор Светодиод зеленый:  красный светодиод питания : ошибка линии, красное мигание: ошибка связи Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Относительная влажность 95% без конденсации Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 (модуль), требуется отдельный корпус в соотв. к описанию системы соединение съемный передний соединитель с винтовым фланцем (принадлежность)  Подключение через пружинные клеммы (0,14 ... 1,5 мм 2 ) или винтовые клеммы (0,08 ... 1,5 мм 2 ) Вес 750 гр. Габаритные размеры 57 x 107 x 132 мм
